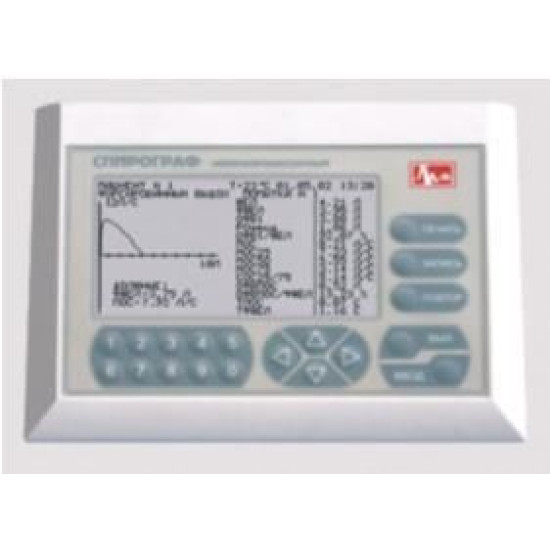

Спірограф мікропроцесорний портативний СМП-21/01-Р-Д

Виробництва: НПВ «Монітор», Росія
Спірограф призначений для якісної і кількісної оцінки змін функціонального стану легень і застосовується на різних етапах лікувально-діагностичного процесу (виявлення порушень, оцінка їх вираженості, обгрунтування та оцінка ефективності проведеної терапії, простежування динаміки захворювання), при експертизі працездатності та придатності до роботи в певних умовах, при масових та епідеміологічних обстеженнях груп населення.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Діапазон вимірювання швидкості потоку повітря:

· для вдихуваного повітря: від 0 до 1,5 л/сек, з похибкою ±0,05 л/с;

від 1,5 до 10,0 л/сек, з похибкою ±3%;

· для видихуваного повітря: від 0 до 1,5 л/сек, з похибкою ±0,05 л/с;

від 1,5 до 12,0 л/сек, з похибкою ±3%.

Діапазон вимірювання обсягу вдихуваного і видихуваного повітря від 0 до 10 літрів з абсолютною похибкою ± 3% або 0,05 л (що більше).

Спірограф відображає на екрані і друкує на принтері наступні показники вентиляції легенів:

№ п/п

Позначення,

(од. виміру)

Найменування

Показники по тесту форсованого видиху

1

ФЖЕЛ (л)

Обсяг форсованого видиху (різниця між обсягами повітря в легенях в точках початку і кінця маневру ФЖЕЛ)

2

ОФВ1 (л)

Об'єм форсованого видиху за першу секунду

3

РОфвыд

Резервний об'єм видиху – максимальний об'єм, який можна додатково видихнути після спокійного видиху.

4

РОфвд

Резервний об'єм вдиху – максимальний об'єм, який можна додатково вдихнути після спокійного вдиху.

5

ОФВ0,5 (л)

Об'єм форсованого видиху за перші 0,5 секунди

6

ОФВ1 / ЖЄЛ%

Індекс Тіффно, що має діагностичне значення

7

С (л/с)

Пікова об'ємна швидкість (максимальна швидкість потоку, що досягається в процесі форсованого видиху)

8

МОС25 (л/с)

Миттєва об'ємна швидкість в момент видиху 25% ФЖЕЛ

9

МОС50 (л/с)

Миттєва об'ємна швидкість в момент видиху 50% ФЖЕЛ

10

МОС75 (л/с)

Миттєва об'ємна швидкість в момент видиху 75% ФЖЕЛ

11

СОС 25-75 л/с

Середня об'ємна швидкість видиху, яка визначається в процесі видиху від 25 до 75% ФЖЕЛ

12

ОФВ ПОС (л)

Об'єм форсованого видиху до досягнення ПОС

13

ОФВПОС/ФЖЕЛ

Ставлення ОФВПОС до ФЖЕЛ

14

ТПОС (с)

Час досягнення пікової об'ємної швидкості

15

ТФЖЕЛ (с)

Час форсованого видиху

Показники по тесту вимірювання життєвої ємності легень

16

ЖЄЛ (л)

Життєва ємність легень (різниця між обсягами повітря в легенях при повному вдиху і повному видиху)

17

Рввс

Резервний об'єм вдиху – максимальний об'єм, який можна додатково вдихнути після спокійного вдиху.

18

РОвыд

Резервний об'єм видиху – максимальний об'єм, який можна додатково видихнути після спокійного видиху.

19

ДО

Дихальний об'єм – об'єм, який видихається і вдихається при спокійному диханні.

20

Евд

Ємність вдиху – сума ДО Рввс і

Показники по тесту хвилинного об'єму дихання

21

ДО (л)

Дихальний обсяг — середній об'єм повітря, проходячи-щий через легені за один цикл вдиху-видиху, при виконанні тесту вимірювання хвилинного об'єму дихання МОД).

22

ЧД

Середня частота дихання у тесті МОД

23

МОД

Хвилинний об'єм дихання (визначається як ДО ЧД)

Показники по тесту максимальної вентиляції легенів

24

ДО мвл (л)

Дихальний обсяг — максимальний об'єм повітря, що проходить через легені за один цикл вдиху-видиху при проведенні тесту максимальної вентиляції легенів

25

ЧД мвл

Максимальна частота дихання у тесті МВЛ

26

МВЛ

Максимальна вентиляція легенів

(визначається як ДО мвл ЧД мвл)
